Starter-alternator Audi 48V — objawy awarii, przyczyny i naprawa

Nowoczesne modele Audi z układem mild hybrid wykorzystują instalację 48V, która poprawia komfort jazdy, ogranicza zużycie paliwa i wspiera działanie systemu Start-Stop. Jednym z najważniejszych elementów tego układu jest starter-alternator 48V, nazywany także BSG, BAS, iBSG lub belt starter generator.

Gdy ten element ulegnie awarii, kierowca może zauważyć problemy z ładowaniem, komunikaty o usterce instalacji elektrycznej, niedziałający Start-Stop, błędy sterowników, a czasem nawet problemy z dalszą jazdą. W tym artykule wyjaśniamy, jak działa starter-alternator Audi 48V, jakie daje objawy awarii i kiedy warto rozważyć jego naprawę lub regenerację.

Co to jest starter-alternator Audi 48V?

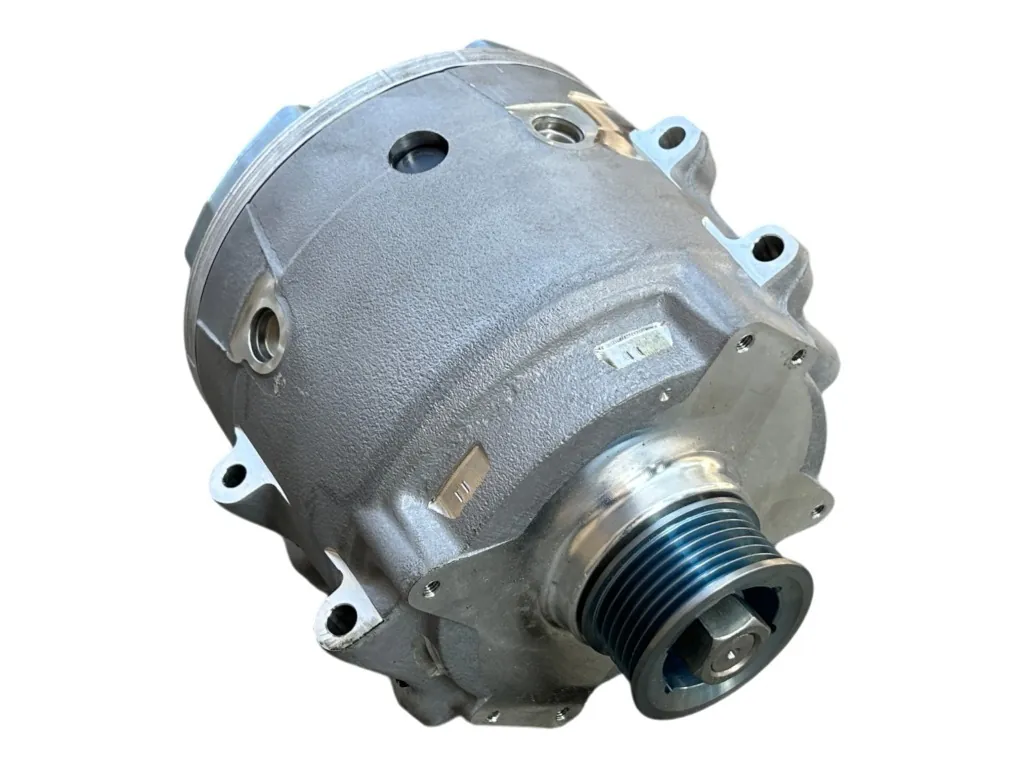

Starter-alternator 48V to urządzenie, które łączy funkcję alternatora i rozrusznika. W odróżnieniu od klasycznego alternatora, poza ładowaniem instalacji, wspomaga też rozruch silnika i odzyskuje energię podczas hamowania.

W systemach Audi 48V starter-generator jest połączony z silnikiem paskiem osprzętu i współpracuje z akumulatorem litowo-jonowym 48V. Materiały techniczne dotyczące Audi A8 opisują układ 48V jako system obejmujący m.in. paskowy starter-alternator oraz baterię litowo-jonową umieszczoną pod podłogą bagażnika.

W praktyce element ten odpowiada za:

• ładowanie układu 48V,
• wspomaganie rozruchu,
• płynniejsze działanie Start-Stop,
• odzysk energii podczas hamowania,
• wsparcie pracy systemu mild hybrid,
• komunikację ze sterownikami pojazdu.

W jakich modelach Audi występuje układ 48V?

Układ 48V stosowany jest w wielu nowszych modelach Audi, szczególnie w większych pojazdach i mocniejszych wersjach silnikowych. Dotyczy to m.in.:

Według branżowych źródeł technicznych starter-generator 48V Audi iBSG występuje m.in. w pojazdach z silnikami 3.0 i 4.0, takich jak A6, A7, A8, Q5, Q7 i Q8.

Objawy uszkodzonego startera-alternatora Audi 48V

Awaria startera-alternatora 48V może dawać różne objawy. Nie zawsze pojawia się jednoznaczny komunikat informujący o uszkodzeniu alternatora. Często samochód zgłasza usterkę instalacji elektrycznej, systemu Start-Stop albo układu mild hybrid.

Najczęstsze objawy to:

• komunikat o awarii instalacji elektrycznej,
• brak ładowania akumulatora 48V,
• brak działania systemu Start-Stop,
• wyłączona funkcja mild hybrid,
• błędy komunikacji ze starterem-generatorem,
• problemy z rozruchem silnika,
• szarpane lub nierówne ponowne uruchamianie,
• zwiększone zużycie paliwa,
• rozładowujący się akumulator,
• kontrolki na desce rozdzielczej,
• tryb awaryjny,
• brak rekuperacji energii.

Najczęstsze błędy związane z Audi 48V

Podczas diagnostyki można spotkać m.in. następujące kody błędów:

Czy każdy błąd U046900 oznacza uszkodzony starter-alternator?

Dlatego sama obecność błędu nie wystarczy. Potrzebna jest diagnostyka obejmująca sprawdzenie:

• kodów błędów,
• warunków zapisania błędu,
• komunikacji ze sterownikami,
• stanu instalacji 48V,
• napięcia i ładowania,
• akumulatora 48V,
• przetwornicy DC/DC,
• oprogramowania,
• samego startera-alternatora.

Dlaczego startery-alternatory Audi 48V ulegają awarii?

Starter-alternator 48V pracuje w trudnych warunkach. Jest narażony na temperaturę, drgania, duże obciążenia prądowe i intensywną pracę podczas ładowania oraz odzysku energii. Możliwe przyczyny awarii to:

• uszkodzenie elektroniki mocy,
• przegrzanie elementów,
• uszkodzenie tranzystorów MOSFET,
• problemy z połączeniami na płytce,
• usterki sterownika,
• błędy komunikacji,
• przeciążenie prądowe,
• problemy z chłodzeniem,
• uszkodzenie paska lub osprzętu,
• usterka akumulatora 48V,
• błędna adaptacja po montażu,
• nieprawidłowe procedury serwisowe.

W źródłach branżowych dotyczących napraw 48V starter-generatorów wskazuje się, że dostępne są już specjalistyczne stanowiska diagnostyczne pozwalające testować takie urządzenia zarówno w trybie generatora, jak i startera, a częstą grupą usterek są problemy elektroniki mocy.

Naprawa czy wymiana startera-alternatora Audi 48V?

Wielu kierowców po diagnozie słyszy: „do wymiany alternator 48V”. Problem w tym, że wymiana na nowy element może być bardzo kosztowna, a zakup używanej części wiąże się z ryzykiem.

Regeneracja może być korzystna, gdy:

• uszkodzeniu uległa elektronika modułu,
• moduł nie komunikuje się poprawnie,
• występują typowe błędy 48V,
• element ma uszkodzenia możliwe do naprawy,
• właściciel chce zachować oryginalny podzespół,
• koszt nowej części jest bardzo wysoki,
• używana część jest niepewna.

Nie każdy starter-alternator da się jednak naprawić. Decyduje o tym rodzaj uszkodzenia, stan elektroniki, obudowy, uzwojeń, chłodzenia i modułu sterującego.

Dlaczego nie warto od razu kupować używanego startera-alternatora?

Używany starter-alternator Audi 48V może wyglądać dobrze, ale mieć ukryte problemy:

• przegrzaną elektronikę,
• zużyte elementy mocy,
• historię błędów,
• uszkodzenie po zalaniu,
• problemy z komunikacją,
• niezgodność numeru części,
• konieczność adaptacji,
• ryzyko ponownej awarii.

Dodatkowo układ 48V wymaga poprawnego montażu i procedur serwisowych. Instrukcje techniczne dotyczące Audi iBSG wskazują m.in. na potrzebę rozłączenia układu 48V, kontroli paska i rolek, odpowietrzenia układu chłodzenia, diagnostyki, adaptacji i kontroli ładowania po montażu.

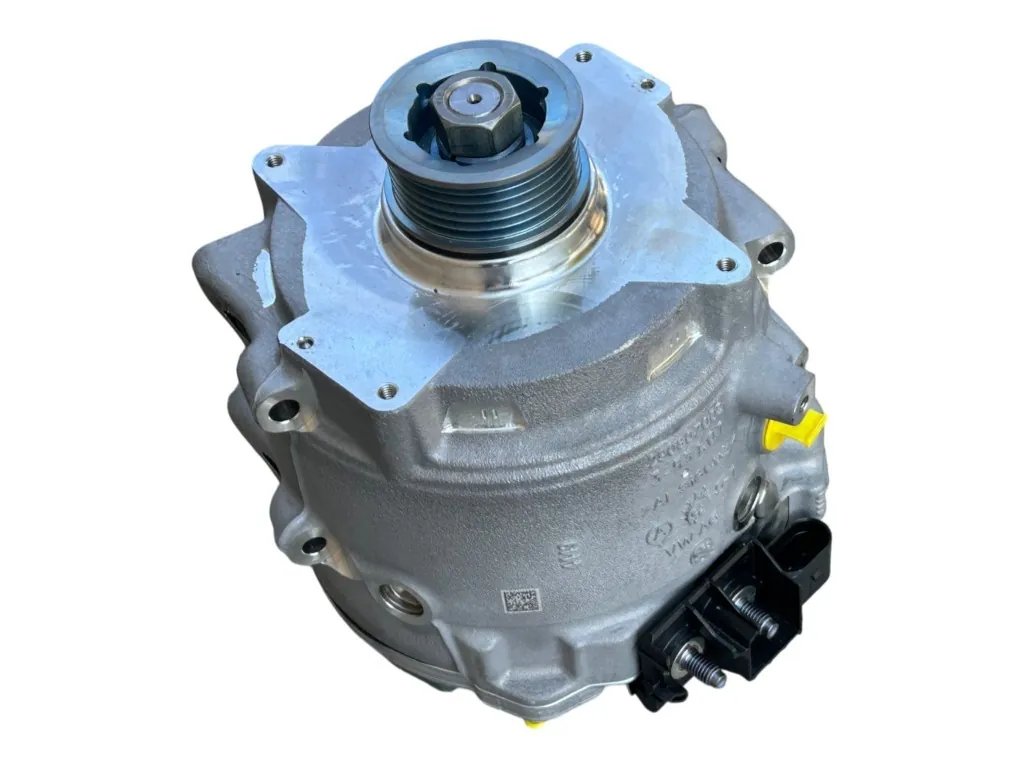

Jak wygląda profesjonalna naprawa startera-alternatora 48V?

Profesjonalna naprawa powinna obejmować więcej niż samo „otwarcie modułu”. To element współpracujący z instalacją wysokoprądową, dlatego diagnostyka musi być dokładna.

1. 01

   Weryfikacja objawów

   Analiza komunikatów, błędów oraz zachowania pojazdu w różnych warunkach.

2. 02

   Diagnostyka komputerowa

   Odczyt błędów z ECU, gateway, układu 48V i pozostałych sterowników.

3. 03

   Sprawdzenie komunikacji

   Kontrola, czy starter-generator odpowiada i czy nie ma problemów z magistralą CAN.

4. 04

   Kontrola układu 48V

   Sprawdzenie ładowania, akumulatora, przetwornicy i zasilania.

5. 05

   Demontaż i ocena modułu

   Weryfikacja stanu elektroniki, połączeń, śladów przegrzania i uszkodzeń.

6. 06

   Naprawa elektroniki

   W zależności od usterki możliwa jest naprawa sekcji mocy, sterowania lub połączeń.

7. 07

   Test po naprawie

   Moduł sprawdzany jest przed ponownym montażem w warunkach obciążenia.

8. 08

   Adaptacja w pojeździe

   Po montażu: diagnostyka, skasowanie błędów, adaptacja i test ładowania.

Czy można jeździć z uszkodzonym układem 48V?

W najlepszym przypadku samochód może stracić funkcję Start-Stop i rekuperację. W gorszym może dojść do rozładowania akumulatorów, trybu awaryjnego albo unieruchomienia pojazdu. Układ 48V współpracuje z wieloma elementami pojazdu, dlatego ignorowanie problemu może doprowadzić do droższej naprawy.

Audi 48V: kampanie serwisowe i znane problemy

Problemy ze starterami-alternatorami 48V Audi były przedmiotem biuletynów technicznych i kampanii serwisowych. W USA kampania serwisowa 27BQ przewidywała wymianę startera-alternatora w wybranych pojazdach, m.in. A6, A7, A8, Q7 i A6 Allroad z roczników 2019–2020, jeżeli pojazd był objęty akcją.

Zakres kampanii zależy jednak od rynku, numeru VIN, rocznika i konkretnej konfiguracji pojazdu. Najlepiej sprawdzić auto po numerze VIN w autoryzowanym serwisie, a niezależnie od tego wykonać diagnostykę techniczną, jeżeli objawy już występują.

Kiedy zgłosić starter-alternator Audi 48V do naprawy?

Zgłoś moduł do diagnostyki, jeżeli występuje choć jeden z poniższych objawów:

• błąd U046900,
• błąd B200096,
• brak ładowania 48V,
• niedziałający Start-Stop,
• komunikat o awarii instalacji elektrycznej,
• rozładowywanie akumulatora,
• problemy z rozruchem,
• tryb awaryjny,
• powracające błędy po skasowaniu,
• brak komunikacji ze starterem-generatorem.

Im szybciej zostanie wykonana diagnostyka, tym większa szansa na ograniczenie kosztów naprawy.

Podsumowanie

Starter-alternator Audi 48V to zaawansowany element układu mild hybrid. Odpowiada za ładowanie, rozruch, rekuperację i sprawne działanie systemu Start-Stop. Jego awaria może powodować błędy komunikacji, problemy z ładowaniem, komunikaty na desce rozdzielczej i unieruchomienie pojazdu.

Nie warto jednak wymieniać go w ciemno. W pierwszej kolejności należy ustalić, czy problem rzeczywiście dotyczy startera-alternatora, czy może instalacji, akumulatora 48V, przetwornicy, magistrali CAN albo oprogramowania.
